Mesan 307 İspanyolet Sistemli Kollu Pano ve Kabin Kilidi 30744045

Mesan 307 ispanyolet sistemli kollu kilit, pano ve kabin kapaklarının kontrollü biçimde açılıp kapatılması amacıyla geliştirilmiş endüstriyel bir kilit mekanizmasıdır. Merkezi kol hareketini uygun ispanyolet lamalarına aktararak kapağın üst ve alt bölümlerindeki kilitleme noktalarının birlikte yönetilmesine yardımcı olur. Böylece geniş veya uzun pano kapaklarında yalnızca orta noktadan değil, birden fazla noktadan sabitleme yapılabilir.

Ürün özellikle elektrik panoları, makine kabinleri, otomasyon panoları, kontrol dolapları, metal muhafazalar ve endüstriyel ekipman kapakları gibi uygulamalarda değerlendirilebilir. Klasik ev kapısı kilitlerinden farklı olarak pano ve kabin sistemlerine yönelik bağlantı düzenine sahiptir. Satın alma öncesinde kapak yapısı, montaj kesiti, lama bağlantıları ve kilitleme yönü kontrol edilmelidir.

Ofisturka’da ürün Mesan 30744045 tanımı ve 88WHBZORH5 mağaza ürün koduyla listelenmektedir. Mevcut ürün kaydında ayrıntılı teknik açıklama bulunmadığından ürünün temel özellikleri Mesan’ın resmî 307 serisi kaydı dikkate alınarak hazırlanmıştır.

İspanyolet Kilit Sistemi Nasıl Çalışır?

İspanyolet kilit sistemi, merkezi bir kilit gövdesinden alınan hareketin dikey çubuklara veya düz lamalara aktarılması prensibiyle çalışır. Kol kapatma yönünde hareket ettirildiğinde üst ve alt bağlantılar karşılık noktalarına ilerleyerek kapağın farklı bölümlerden sabitlenmesine yardımcı olur. Kol açma yönünde hareket ettirildiğinde bağlantılar geri çekilir ve kapak açılabilir.

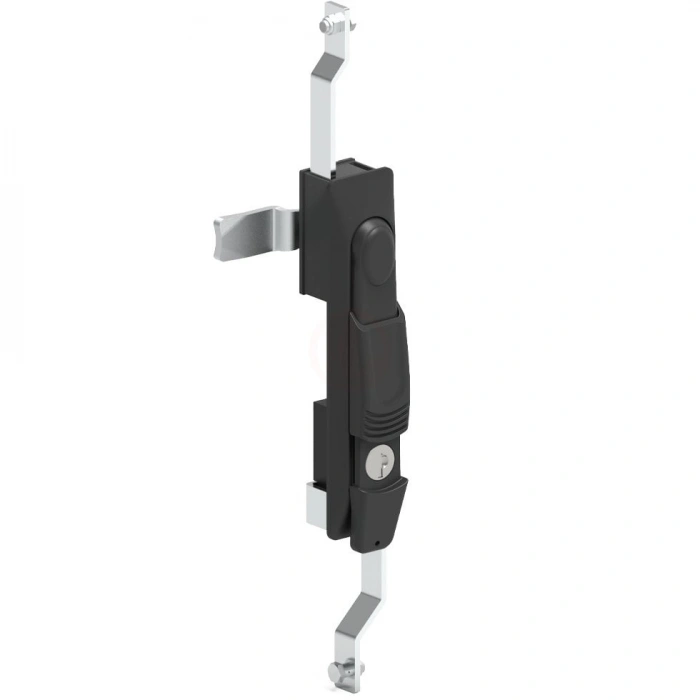

Görselde siyah renkli merkezi kilit gövdesi, öne doğru açılan uzun kol, üst ve alt metal bağlantı lamaları ile yana doğru hareket eden çelik dil görülmektedir. Bu yapı, kilit hareketinin hem dikey bağlantılara hem de merkezdeki kilitleme noktasına aktarılabildiğini gösterir.

Çok noktalı sabitleme, özellikle uzun pano kapaklarında kapağın yalnızca merkezden tutulmasına kıyasla daha dengeli kapanmasına yardımcı olabilir. Elde edilecek sonuç; kullanılan lama ölçüsüne, karşılık parçalarına, kapak rijitliğine ve montaj doğruluğuna bağlıdır.

Ergonomik Kollu Tasarım

Mesan, 307 serisini ergonomik kola sahip ispanyolet sistemli kilit olarak tanımlamaktadır. Uzun kol yapısı kilidin açılması ve kapatılması sırasında mekanizmanın kontrollü biçimde hareket ettirilmesine yardımcı olur. Kol kapalı konumdayken gövde üzerine yatacak şekilde tasarlanmıştır; bu sayede pano yüzeyinde düzenli ve kompakt bir görünüm oluşturur.

Kolun açılmasıyla kullanıcı kilitleme mekanizmasını kavrayabilir ve ispanyolet bağlantılarını hareket ettirebilir. Kilit zorlanıyorsa kola aşırı kuvvet uygulanmamalıdır. Öncelikle lama hizaları, karşılık noktaları, bağlantı vidaları ve kapak geometrisi kontrol edilmelidir.

Sürgülü Koruyucu Kapak

Üreticinin resmî açıklamasında modelin sürgülü kapaklı uygulamaya sahip olduğu belirtilmektedir. Kilit bölümü üzerindeki hareketli kapak, erişim noktasının kullanım dışında kapalı tutulmasına ve gövdede daha bütünlüklü bir görünüm oluşturulmasına yardımcı olur.

Görselde kolun alt bölümünde yuvarlak metal erişim alanı görülmektedir. Kullanım biçimi ve anahtar tipi seçilen ürün varyantına göre değişebileceği için sipariş öncesinde kilit göbeği, anahtar tipi ve açma mekanizması doğrulanmalıdır.

Üst ve Alt Noktalardan Sabitleme

Çubuklu pano kilidi olarak da değerlendirilen ispanyolet mekanizması, uygun bağlantı elemanlarıyla kapağın üst ve alt bölümlerinde sabitleme noktaları oluşturulmasına imkân verir. Bu sistem aşağıdaki uygulamalarda kullanılabilir:

• Elektrik ve otomasyon panoları
• Makine ve ekipman kabinleri
• Kontrol ve dağıtım dolapları
• Metal muhafaza kapakları
• Sunucu ve telekomünikasyon kabinleri
• Endüstriyel depolama dolapları
• Uygun yapıdaki çift veya uzun kapaklar

Kullanım alanı yalnızca ürün adına göre belirlenmemelidir. Kapak kalınlığı, montaj kesiti, iç boşluk, kilit dili, lama boyu ve karşılık parçaları birlikte değerlendirilmelidir.

Dayanıklı Malzeme Bileşimi

Mesan’ın resmî ürün kaydına göre 307 serisinin gövdesi DIN-EN ISO 1043-1 PA6 GFR 30 sınıfı poliamidden, mekanizması PA6 GFR 30 malzemeden, kilitleme dili çelikten ve contası poliüretandan üretilmektedir. Kol malzemesi ise ürün varyantına göre PA6 GFR 30 veya zamak olabilmektedir.

PA6 GFR 30, cam elyaf takviyeli poliamid esaslı bir mühendislik malzemesi sınıfıdır. Kilidin dış gövdesinde ve iç hareket mekanizmasında kullanılması, günlük endüstriyel uygulamalarda dengeli bir gövde yapısı oluşturur. Çelik dil ise kilitleme hareketinin karşılık noktasına aktarılmasını sağlar.

Bu stok kartında kolun kesin olarak poliamid mi yoksa zamak mı olduğu belirtilmediğinden ürün yönetim paneline doğrulanmadan tek bir malzeme seçeneği yazılmamalıdır.

Barelli Modellere Alternatif Tasarım

Üretici, Mesan 307 modelini barelli versiyona göre daha ekonomik bir kilit olarak tanımlamaktadır. Bu nedenle ürün, ilgili pano veya kabin projesinde barelli bir mekanizma gerekmiyorsa maliyet odaklı alternatif olarak değerlendirilebilir.

Bununla birlikte güvenlik seviyesi yalnızca kilit gövdesine bağlı değildir. Kullanılan anahtar veya erişim sistemi, karşılık parçaları, lamalar, kapak sacı, menteşeler ve montaj kalitesi de sistemin bütününü etkiler. Yetkisiz erişimin kritik olduğu uygulamalarda proje gereksinimlerine uygun kilit varyantı seçilmelidir.

Asma Kilit Seçeneği

Mesan, 307 serisinde asma kilit uygulamasının opsiyonel olduğunu belirtmektedir. Bu ifade her 307 varyantının standart olarak asma kilit takmaya uygun olduğu anlamına gelmez. Asma kilit özelliği gerekiyorsa sipariş edilen 30744045 varyantının bu seçeneği içerip içermediği tedarikçiden teyit edilmelidir.

Pano ve Kabinlerde Düzenli Kullanım

Mesan pano kilidi, bakım ve kontrol amacıyla sık açılan endüstriyel kapaklarda kullanışlı bir erişim noktası oluşturur. Kolun gövde üzerine kapanması pano yüzeyinde dışarı doğru gereksiz çıkıntı oluşmasını azaltmaya yardımcı olur.

Elektrik panolarında kilit seçilirken yalnızca fiziksel uyumluluk değil, tesisin güvenlik prosedürleri de göz önünde bulundurulmalıdır. Elektrik ekipmanlarının bulunduğu panolar yalnızca yetkili kişiler tarafından açılmalı ve bakım işlemlerinde gerekli iş güvenliği kuralları uygulanmalıdır.

Montaj Öncesinde Kontrol Edilmesi Gerekenler

Ürünü sipariş etmeden ve montaja başlamadan önce aşağıdaki noktalar doğrulanmalıdır:

• Pano veya kabin kapağındaki montaj kesiti
• Kapak sacının kalınlığı ve yapısı
• Kilidin sağ veya sol kullanım yönü
• Üst ve alt lama bağlantı ölçüleri
• Kullanılacak ispanyolet lama uzunluğu
• Karşılık ve lama kılavuzlarının konumu
• Kilit dili ve kapanma mesafesi
• Kolun açılması için gereken boşluk
• Anahtar veya erişim mekanizmasının tipi
• Asma kilit seçeneğinin bulunup bulunmadığı

Yanlış kesit veya hatalı hizalama mekanizmanın zor çalışmasına, kapağın tam kapanmamasına ya da lamaların karşılık noktalarına ulaşmamasına neden olabilir.

Montaj ve Ayar Önerileri

Montaj işlemi düz ve sağlam bir pano kapağı üzerinde gerçekleştirilmelidir. Merkezi kilit gövdesi yerleştirildikten sonra üst ve alt lamalar aynı eksende konumlandırılmalı, lama kılavuzları hareketi engellemeyecek biçimde sabitlenmelidir.

İlk ayar sırasında kol birkaç kez yavaşça açılıp kapatılarak bağlantıların hareketi kontrol edilmelidir. Lamalar sıkışıyorsa veya kol normalden fazla direnç gösteriyorsa mekanizma zorlanmamalıdır. Bağlantı açıları ve karşılık konumları yeniden ayarlanmalıdır.

Endüstriyel pano kilitlerinin montajında ölçü hataları sistemin çalışmasını doğrudan etkileyebileceğinden işlemin uygun teknik bilgiye sahip personel tarafından yapılması önerilir.

Temizlik ve Bakım

Kilidin dış yüzeyi yumuşak, kuru veya hafif nemli bir bezle temizlenebilir. Aşındırıcı süngerler, güçlü çözücüler ve plastik yüzeye zarar verebilecek kimyasallar kullanılmamalıdır.

Belirli aralıklarla şu bölümler kontrol edilmelidir:

• Kolun rahat açılıp kapanması
• Üst ve alt lama bağlantıları
• Vida ve bağlantı elemanları
• Çelik dilin karşılığa düzgün oturması
• Kılavuzlarda sürtünme veya eğilme bulunmaması
• Kilit gövdesinde çatlak ya da deformasyon olmaması

Bakım ürünü kullanılacaksa plastik ve metal mekanizmalarla uyumlu olduğundan emin olunmalıdır. Gereğinden fazla yağlayıcı kullanılması toz ve kir birikmesine neden olabilir.
