Senpres 16x2 PEX köşe radyatör vanası, PEX borulu kalorifer tesisatı ile radyatör arasındaki bağlantının kurulması ve tesisat suyunun radyatöre geçişinin elle kontrol edilmesi amacıyla kullanılan bir bağlantı elemanıdır. Bir tarafı 16x2 mm PEX boruya, diğer tarafı ise 1/2 inç radyatör bağlantısına uygun olarak tasarlanmıştır.
Senpres’in güncel vana kataloğunda ürün, “1/2 16x2 PEX Boru Bağlantı Radyatör Vanası Köşe” adıyla ve 03005 üretici koduyla yer almaktadır. Ürün, düz bağlantılı 03007 modelinden ve köşe geri dönüş vanası 03004 modelinden ayrı bir ürün olarak listelenmiştir.

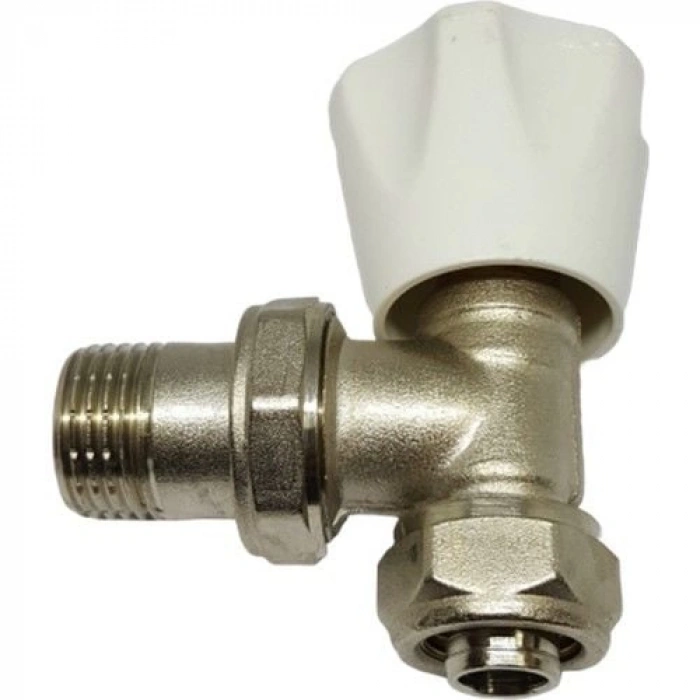

Köşe biçimli gövdesi, boru hattı ile radyatör bağlantı noktasının aynı doğrultuda bulunmadığı uygulamalar için kullanışlıdır. Görselde metalik renkli vana gövdesi, beyaz manuel kumanda başlığı, radyatör tarafındaki dişli rekor bağlantısı ve PEX borunun sabitlenmesini sağlayan sıkıştırmalı bağlantı bölümü görülmektedir.
16x2 PEX Bağlantısı Ne Anlama Gelir?
Ürün adındaki 16x2, bağlanacak PEX borunun ölçüsünü ifade eder. Bu tanımda:
- 16 mm, borunun dış çapını
- 2 mm, borunun et kalınlığını belirtir.
Dolayısıyla ürün, her PEX boruyla evrensel biçimde uyumlu değildir; 16 mm dış çap ve 2 mm et kalınlığına sahip PEX borular için seçilmelidir. Benzer köşe PEX radyatör vanalarının resmî teknik bilgilerinde de radyatör tarafı 1/2 inç, boru tarafı ise 16x2 mm olarak gösterilmektedir.
Satın almadan önce mevcut borunun üzerinde yazan ölçü kontrol edilmelidir. Yalnızca borunun dışarıdan yaklaşık kalınlığına bakmak yeterli değildir. 16x2 dışında farklı çapa veya et kalınlığına sahip borularda bağlantı rakoru doğru sıkışmayabilir.
1/2 İnç Radyatör Bağlantısı
Ürünün radyatöre bağlanan tarafı 1/2 inç ölçüsündedir. Bu ölçü, vananın radyatör bağlantı noktasına uygunluğunu ifade eder. Resmî teknik dokümanlarda PEX köşe radyatör vanalarının radyatör bağlantı çapı 1/2 inç, boru bağlantısı ise 16x2 mm olarak birbirinden ayrı gösterilmektedir.
Buradaki iki ölçü karıştırılmamalıdır:
- 16x2 mm, PEX boru bağlantı ölçüsüdür.
- 1/2 inç, radyatör tarafındaki bağlantı ölçüsüdür.
Mevcut radyatörün giriş ölçüsü ve tesisattaki boru tipi, sipariş verilmeden önce birlikte kontrol edilmelidir.
Köşe Radyatör Vanası Nerede Kullanılır?
Köşe radyatör vanası, tesisat borusunun radyatör bağlantısına yaklaşık dik açıyla ulaştığı uygulamalarda tercih edilir. Köşe gövde, akış hattının yönünü vana içerisinde değiştirerek boru ile radyatör arasında daha düzenli bir bağlantı kurulmasına yardımcı olur.
Ürün özellikle şu alanlarda değerlendirilebilir:
- PEX borulu ev tipi kalorifer tesisatları
- Kılıflı boruyla hazırlanmış mobil sistemler
- Zeminden radyatöre gelen PEX hatları
- Duvar içinden veya duvara yakın noktadan çıkan tesisatlar
- Panel radyatör bağlantıları
- Uygun bağlantılı havlupan uygulamaları
- Kombili veya merkezi sıcak su dolaşımlı ısıtma sistemleri
Radyatör ile boru aynı eksende bulunuyorsa düz vana gerekebilir. Boru radyatöre dik açıyla ulaşıyorsa köşe model daha uygun olabilir. Doğru tip, tesisatın çıkış yönü görülerek belirlenmelidir.
Manuel Su Akış Kontrolü
Görseldeki beyaz kumanda başlığı, vananın elle açılıp kısılmasını sağlayan manuel volandır. Kullanıcı vanayı çevirerek radyatörden geçen sıcak su miktarını mekanik olarak düzenleyebilir veya gerektiğinde akışı kapatabilir.
Bu ürün termostatik radyatör vanası değildir. Ortam sıcaklığını algılayarak otomatik açılıp kapanan termostatik bir başlık içermez. Senpres’in kataloğunda termostatik radyatör vanaları ayrı modeller olarak, 03005 ise standart PEX bağlantılı köşe radyatör vanası olarak listelenmektedir.
Manuel vana şu işlemlerde kullanılabilir:
- Radyatörün su akışını açma
- Akışı belirli ölçüde kısma
- Bakım sırasında radyatör tarafını kapatma
- Kullanılmayan bir radyatörün akışını sınırlandırma
- Odalar arasındaki ısınma dengesine yardımcı olacak manuel ayar yapma
Manuel ayar, termostatik vana gibi belirli bir oda sıcaklığını otomatik olarak korumaz.
PEX Borulu Mobil Tesisatlarla Uyumlu Yapı
PEX borular, radyatörlere duvar veya zemin içerisinden bağımsız hatlarla ulaştırılan mobil ısıtma tesisatlarında kullanılabilir. PEX bağlantılı köşe vana, borunun ayrıca standart dişli bir bağlantıya dönüştürülmeden vana tarafındaki uygun sıkıştırmalı bağlantıyla sabitlenmesine imkân verir.
Görselde alt bölümde yer alan rakor somunu, PEX boru bağlantı kısmıdır. Montaj sırasında ürünle uyumlu bağlantı bileşenleri doğru sırada yerleştirilmeli ve boru düzgün kesilmelidir. Borunun ezilmiş, ovalleşmiş veya çapaklı olması bağlantı kalitesini olumsuz etkileyebilir.
Rekorlu Radyatör Bağlantısı
Vananın radyatör tarafında sökülebilir rekorlu bir bağlantı yapısı görülmektedir. Rekorlu tasarım, uygun montajda vana gövdesini bütün tesisat hattıyla birlikte döndürmeden radyatör bağlantısının birleştirilmesine veya ayrılmasına yardımcı olur.
Rekor bağlantısı takılırken:
- Dişler çapraz oturtulmamalıdır.
- Conta ve bağlantı yüzeyleri kontrol edilmelidir.
- Uygun tesisat anahtarı kullanılmalıdır.
- Gövdeye gereğinden fazla kuvvet uygulanmamalıdır.
- Bağlantı tamamlandıktan sonra kaçak testi yapılmalıdır.
Rekorun yalnızca somununu sıkmak yerine vana gövdesinin uygun bir anahtarla karşıdan desteklenmesi, tesisat borusuna gereksiz dönme kuvveti aktarılmasını azaltır.
Düz Vana ile Köşe Vana Arasındaki Fark
Düz radyatör vanasında giriş ve çıkış bağlantıları genellikle aynı eksen üzerinde ilerler. Köşe radyatör vanasında ise bağlantı yönü vana gövdesinde değişir. Senpres kataloğunda 03005 köşe model ile 03007 düz model ayrı ürünler olarak gösterilmektedir.
Seçim yapılırken şu noktalar dikkate alınmalıdır:
- Tesisat borusunun radyatöre geliş yönü
- Radyatör bağlantısının konumu
- Duvar ile vana arasında bulunan boşluk
- Borunun bükülmeden bağlanabilmesi
- Vana volanına erişim mesafesi
- Sağ veya sol taraftaki montaj düzeni
Yanlış tipte vana seçilmesi, PEX borunun gereğinden fazla bükülmesine veya bağlantı noktasının zorlanmasına yol açabilir.
Radyatör Vanası ile Geri Dönüş Vanası Karıştırılmamalıdır
Bu ürün standart radyatör vanasıdır. Senpres kataloğunda PEX bağlantılı köşe geri dönüş vanası 03004, bu ürün ise 03005 koduyla ayrı ayrı listelenmiştir.
Radyatör tesisatında vana ve geri dönüş elemanlarının görevleri aynı değildir. Projede hangi bağlantı tarafında hangi ürünün kullanılacağı tesisat düzenine göre belirlenmelidir. İki radyatör bağlantısına da yalnızca ürün görseline bakılarak aynı vana takılmamalıdır.
Beyaz Kumanda Başlığı ve Metalik Gövde
Ürün görselinde vana gövdesi metalik gümüş renkli, kumanda başlığı ise beyazdır. Beyaz başlık, radyatörlerin yaygın beyaz yüzeyiyle sade bir görünüm oluşturur. Başlığın kenarlarındaki girintili form, elle kavranmasını ve çevrilmesini kolaylaştırır.
Gövdenin kesin alaşımı ve kaplama teknik değerleri Ofisturka sayfasında açıklanmadığı için ürün kartına doğrulama yapılmadan pirinç oranı, krom kalınlığı veya özel korozyon dayanımı gibi sayısal iddialar eklenmemelidir.
Montaj Öncesinde Kontrol Edilecek Ölçüler
Sipariş vermeden önce aşağıdaki bilgiler doğrulanmalıdır:
- PEX borunun dış çapı 16 mm mi?
- Borunun et kalınlığı 2 mm mi?
- Radyatör bağlantısı 1/2 inç mi?
- Tesisat düzeni köşe vana gerektiriyor mu?
- Boru bağlantısı için gereken rakor bileşenleri ürünle birlikte mi?
- Vana başlığının çevrilebilmesi için yeterli boşluk var mı?
- Montaj tarafında rekor somununa anahtar erişimi bulunuyor mu?
- Mevcut sistemde vana mı, geri dönüş vanası mı gerekiyor?
Ölçüler uyuşmadığında ürünü zorlayarak bağlamak yerine uygun bağlantı çapına sahip vana seçilmelidir.
Montaj Nasıl Yapılmalıdır?
Radyatör vanalarının montajı, sıcak su dolaşımlı kapalı tesisat üzerinde gerçekleştirildiği için işlem öncesinde sistem kapatılmalı, soğuması beklenmeli ve ilgili hattaki su kontrollü biçimde boşaltılmalıdır.
Genel montaj sürecinde:
- Isıtma cihazı ve dolaşım sistemi kapatılır.
- Tesisat suyunun sıcaklığı düşürülür.
- İlgili radyatör hattındaki su boşaltılır.
- Radyatör ve PEX boru ölçüleri yeniden kontrol edilir.
- Radyatör tarafındaki bağlantı uygun sızdırmazlık yöntemiyle hazırlanır.
- Vana gövdesi doğru yönde konumlandırılır.
- PEX boru dik ve düzgün biçimde kesilir.
- Rakor bileşenleri üretici düzenine uygun yerleştirilir.
- Bağlantılar uygun anahtarlarla kontrollü biçimde sıkılır.
- Tesisata yeniden su verilir ve hava tahliye edilir.
- Bütün bağlantılar çalışma basıncında kaçak açısından kontrol edilir.
Yanlış montaj su kaçağına ve tesisat hasarına neden olabileceğinden işlemin yetkin bir tesisat ustası tarafından yapılması önerilir.
Montajda Sık Yapılan Hatalar
PEX bağlantılı radyatör vanalarında aşağıdaki hatalardan kaçınılmalıdır:
- 16x2 dışında bir boruya monte etmeye çalışmak
- PEX boruyu eğri veya çapaklı kesmek
- Rakor parçalarını eksik ya da ters yerleştirmek
- Vana gövdesini anahtarla karşıdan desteklememek
- Bağlantıları gereğinden fazla sıkmak
- Dişli bağlantıyı çapraz başlatmak
- Uygun olmayan sızdırmazlık malzemesi kullanmak
- Vanayı boruya veya radyatöre zorlayarak hizalamak
- Tesisatı doldurduktan sonra kaçak kontrolü yapmamak
- Ürünü geri dönüş vanasıyla karıştırmak
Kullanım ve Bakım Önerileri
Vana başlığı uzun süre tamamen kapalı durumda bırakıldığında, özellikle tesisatın kullanılmadığı dönemlerden sonra mekanizma kontrol edilmelidir. Isıtma sezonu başlamadan önce vana yavaşça açılıp kapatılarak hareketinin normal olduğu gözlemlenebilir.
Dış yüzeyin temizliğinde yumuşak ve hafif nemli bir bez kullanılabilir. Aşındırıcı süngerler, asitli temizleyiciler ve metal yüzeye zarar verebilecek kimyasallar kullanılmamalıdır.
Vana çevresinde su izi, damlama veya nem görülürse:
- Rekor bağlantısı
- PEX sıkıştırma rakoru
- Radyatör bağlantısı
- Kumanda mili çevresi
kontrol edilmelidir. Kaçak bulunan tesisat, sürekli sıkma yapılarak kullanılmaya devam edilmemeli ve uzman tarafından incelenmelidir.
Ürün Özellikleri
- Marka: Senpres
- Ürün türü: Manuel köşe radyatör vanası
- Üretici ürün kodu: 03005
- Yaygın tedarikçi kodu: SE03005
- Ofisturka ürün kodu: H11DCGQMKC
- Radyatör bağlantısı: 1/2 inç
- Boru bağlantısı: 16x2 mm PEX
- Gövde biçimi: Köşe
- Kontrol şekli: Manuel kumanda başlığı
- Başlık rengi: Beyaz
- Gövde görünümü: Metalik
- Kullanım alanı: PEX borulu radyatör ve kalorifer tesisatları
- Paket içeriği: 1 adet vana
- Kategori: Mobilya ve Hırdavat > Tesisat bağlantı ürünleri
Üretici kodu, bağlantı ölçüleri ve köşe model bilgisi Senpres’in güncel vana kataloğunda; Ofisturka mağaza kodu ve satış kaydı ise ürün sayfasında yer almaktadır.
Önemli Uyumluluk ve Teknik Bilgilendirme
Bu ürün 16x2 mm PEX boru ve 1/2 inç radyatör bağlantısı için tasarlanmıştır. Termostatik vana değildir ve oda sıcaklığına göre otomatik kontrol yapmaz. Satın almadan önce PEX borunun dış çapı ile et kalınlığı, radyatör bağlantı ölçüsü ve tesisatın köşe vana gerektirip gerektirmediği kontrol edilmelidir.
Ürünün azami çalışma basıncı, sıcaklık sınırı, gövde alaşımı ve kutudan çıkan bağlantı parçalarının ayrıntılı listesi Ofisturka stok kartında belirtilmemiştir. Bu değerlerin proje açısından zorunlu olduğu profesyonel uygulamalarda Senpres teknik dokümanı veya yetkili tedarikçi üzerinden doğrulama yapılmalıdır.
Senpres 03005 16x2 PEX Bağlantılı Köşe Radyatör Vanası 1/2 İnç, PEX borulu kalorifer tesisatını radyatöre bağlamak ve sıcak su akışını manuel olarak yönetmek isteyen kullanıcılar için ölçüsü açıkça tanımlanmış, köşe yapılı bir tesisat ürünüdür.
